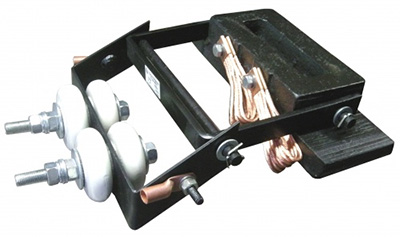

Токоприемник ТК-3В-1
Токоприемники ТКН-3В-1 предназначены для съема с троллеев электрического тока с целью обеспечения питания электрооборудования грузоподъемных кранов.
Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.
Токоприемники рассчитаны для работы с частотой циклов возвратно-поступательных премещений до 600 в час при ускорении до 1м/с2 и скоростью движения не более 2,5 м/с.
Рабочее положение аппаратов – горизонтальное.
Размеры аппаратов в рабочем положении с троллеями должны обеспечивать следующие расстояния по воздуху:
- между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм;
- между движущимися друг относительно друга и находящимися под разными потенциалами деталями – не менее 15 мм.
Конструкция токоприемников обеспечивает нормальную работу:
- при горизонтальных колебаниях тележек в пределах +/-20 мм и крановых мостов +/-40 мм
- при вертикальных колебаниях тележек в пределах +/-15 мм и крановых мостов +/-20 мм
Неточность положения троллеев относительно токосъемников в вертикальной и горизонтальной плоскостях +/-8 мм.
Основные технические данные и характеристики
Тип токоприемника | Номинальная токовая нагрузка, А | Контактное нажатие, Н | Сечение кабеля, мм2 | Масса, кг |
ТК-3В-1МУ2 | 1000 | 140 - 160 | 4х95 | 23 |
ТК-3В-2МУ2 | 630 | 2х95 | 22,7 | |
ТКН-3В-1У1 | 1000 | 4х95 | 22,9 | |
ТКН-3В-2У1 | 630 | 2х95 | 22,6 |
