Компания Schneider Electric
Торговая
марка Canalis является частью комплексного предложения Schneider Electric в
плане проектирования и производства шинопроводов и компонентов для их монтажа.
Шинопроводные линии Canalis обеспечивают непрерывность электропитания,
повышенную безопасность оборудования и персонала, просты в обслуживании и
эксплуатации. Все элементы шинопровода Canalis соответствуют требованиям
международных стандартов качества, Директивы ЕС RoHS, не содержат тяжелых
токсичных металлов, ртути.

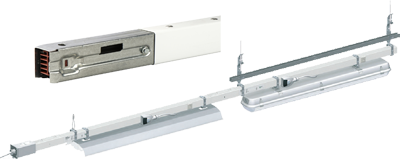

Осветительные шинопроводы Schneider Electric Canalis серии KBA 25А-40А
Ток линии: 25А, 40А
Отводные блоки: 10А, 16 А
Номинальное напряжение: 230В-400В
Длина секций: 2000 мм, 3000 мм
Материал проводников: медь / алюминий
Материал корпуса: оцинкованная сталь, окрашивание RAL 9003
Количество фаз: L+N+PE, 3L+N+PE (1 цепь)
Степень защиты: IP55.

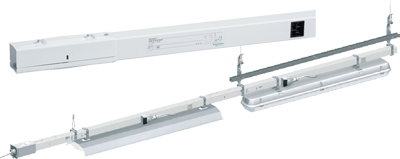

Осветительные шинопроводы Schneider Electric Canalis серии KBВ 25А-40А
Ток линии: 25А, 40А
Отводные блоки: 10А, 16 А
Номинальное напряжение: 230В-400В
Длина секций: 2000 мм, 3000 мм
Материал проводников: медь / алюминий
Материал корпуса: оцинкованная сталь, покрытая лакированной краской, RAL 9001
Количество фаз: L+N+PE, 3L+N+PE (1 или 2 цепи)

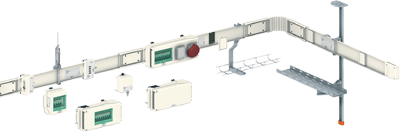

Степень защиты: IP55.Распределительные шинопроводы малой мощности Schneider Electric Canalis серии КN 40А-160А
Ток линии: 40, 63, 100, 160А
Отводные блоки: 16А – 63А
Номинальное напряжение: 500В
Длина секций: 2000 мм, 3000 мм
Материал корпуса: оцинкованная сталь, покрытая лакированной краской, RAL 9001
Количество фаз: 3L+N+PE, 3L+PEN

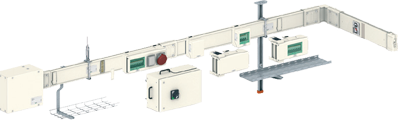

Степень защиты: IP55.Распределительные шинопроводы средней мощности Schneider Electric Canalis серии КS (KSA, KSC) 100А-1000А
Ток линии (для алюминиевых проводников): 100,160,250,400,500,630,800,1000 А
Ток линии (для медных проводников): 160,250,400,500,630,800 А
Отводные блоки: 16А – 400А
Номинальное напряжение: 690В
Длина секций: 1500-5000 мм
Материал корпуса: оцинкованная сталь, покрытая лакированной краской, RAL 9001
Материал шин: Cu, Al
Количество фаз: 3L+N+PE, 3L+PEN
Степень защиты: IP55
Магистральные и распределительные шинопроводы большой мощности Schneider Electric Canalis серии KT (КТА, КТС) 800А-5000А
Ток линии (для алюминиевых проводников): 800,1000,12501600,2000,2500,3200,4000 А
Ток линии (для медных проводников): 1000,1350,1600,2000,2500,3200,4000,5000 А
Отводные блоки: 25,32,50,63,80,100,160,250,400,500,630,800,1000,1250 А
Номинальное напряжение: 1000В
Длина секций: 500-4000 мм
Материал корпуса: оцинкованная сталь, покрытая лакированной краской, RAL 9001
Материал шин: Cu, Al
Количество фаз: 3L+PE, 3L+N+PE, 3L+N+PEr
Степень защиты: IP55Магистральные шинопроводы в литой изоляции Schneider Electric Canalis серии KR 800А-6300А
Ток линии (для алюминиевых проводников): 800,1000,12501600,2000,2500,3200,4000,5000 А
Ток линии (для медных проводников): 1000,1350,1600,2000,2500,3200,4000,5000,6300 А
Отводные блоки: 25,32,50,63,80,100,160,250,400,500,630,800,1000,1250 А
Номинальное напряжение: 1000В
Длина секций: 300-3000 мм
Допустимый пиковый ток: для Al От 56 до 220 кА / для Cu От 80 до 275 кА
Материал шин: Cu, Al
Количество фаз: 3L, 3L+PE / 3L+PEN, 3L+N+PE
Степень защиты: IP68Магистральные и распределительные шинопроводы большой мощности Schneider Electric Canalis серии I-Line II 630А-6300А
Ток линии (для алюминиевых проводников): 800,1000,12501600,2000,2500,3200,4000,5000 А
Ток линии (для медных проводников): 630,800,1000,1250,1350,1600,2000,2500,3200,4000,5000,6300 А
Отводные блоки: 15,16,25,32,40,50,63,80,100,160,250,400,500,630,800,1000,1250 А
Номинальное напряжение: 1000В
Длина секций: 406-3048 мм
Материал корпуса: оцинкованная сталь, покрытая эпоксидной порошковой краской
Материал шин: Cu, Al
Количество фаз: 3L+PE, 3L+N+PE, 3L+N+PEr
Степень защиты: IP40/41/54/55/65/66
